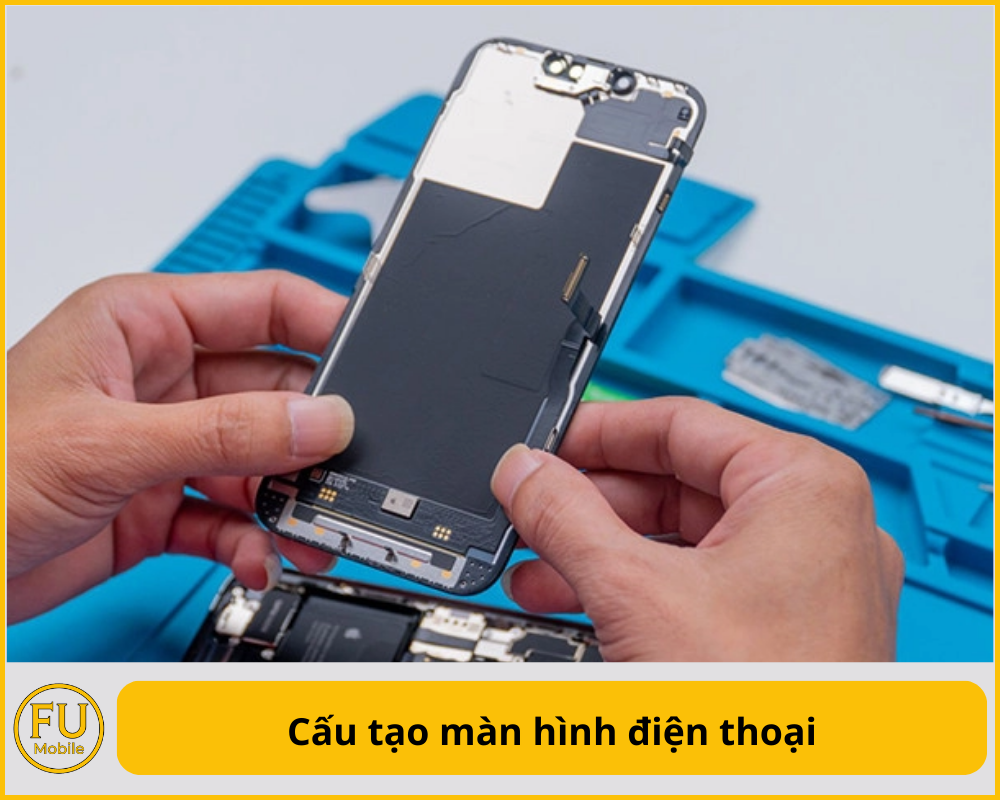

Cấu tạo màn hình điện thoại là gì? Tìm hiểu chi tiết từ A-Z

Cấu tạo màn hình điện thoại hiện nay về cơ bản gồm ba lớp ép chặt thành một khối: kính cường lực bảo vệ ngoài cùng, lớp cảm ứng ở giữa và tấm nền hiển thị (LCD hoặc OLED) nằm trong cùng. Trong bài viết này, Trung sẽ chia sẻ với bạn cách hiểu rõ cấu tạo màn hình điện thoại và cách phân biệt khi nào chỉ cần ép kính, khi nào phải thay cả bộ màn hình vốn khá tốn kém.

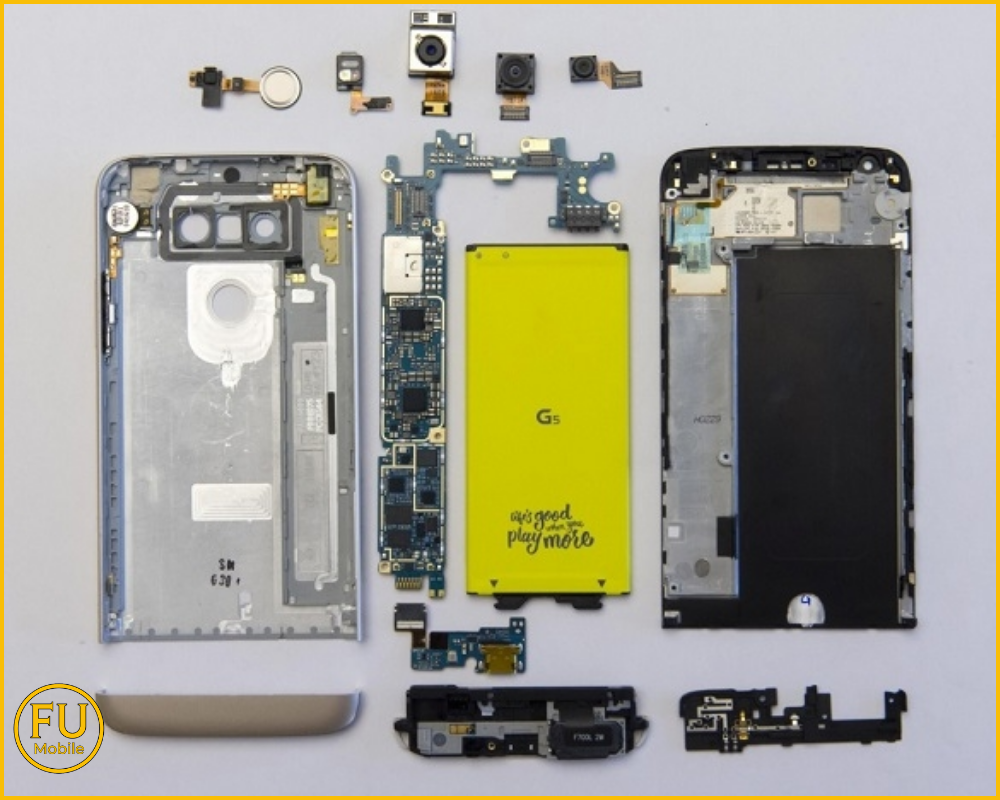

1. Tổng quan về cấu tạo màn hình điện thoại

Theo kinh nghiệm làm sửa chữa của Trung, màn hình điện thoại thông minh hiện nay không phải chỉ là một miếng kính đơn giản, mà là nhiều lớp siêu mỏng được ép chặt với nhau thành một khối thống nhất. Nhìn từ ngoài vào trong, một màn hình cảm ứng điển hình có các lớp chính sau:

• Lớp kính bảo vệ: Đây là lớp bạn chạm tay vào mỗi ngày, thường là kính cường lực như Gorilla Glass hoặc các loại kính tăng cường hóa học có khả năng chống trầy và chịu lực tốt.
• Lớp keo quang học OCA: Lớp keo trong suốt liên kết kính bảo vệ với các lớp bên dưới, giúp ánh sáng đi qua ổn định, không bị bọt khí, đồng thời giữ cho toàn bộ cụm màn hình chắc chắn.
• Lớp cảm ứng điện dung: Đây là lớp đảm nhiệm việc nhận cảm ứng, gồm mạng lưới điện cực siêu mỏng, ghi nhận mọi thao tác chạm, vuốt của ngón tay và gửi tín hiệu về bộ xử lý.
• Tấm nền hiển thị: Là nơi hình ảnh được tạo ra. Hiện nay phổ biến nhất là tấm nền LCD và tấm nền OLED hoặc AMOLED, mỗi loại có cấu trúc và ưu nhược điểm riêng.
• Các lớp phụ bên trong: Bao gồm lớp phân cực, lớp lọc màu, lớp đèn nền đối với LCD, các mạch điều khiển, IC điều khiển màn hình cùng cáp nối với bo mạch chính.

Khi hiểu rõ các bộ phận của màn hình cảm ứng, bạn sẽ dễ dàng nhận biết máy hỏng ở lớp nào. Nếu thợ nói “ép kính” hay “thay kính màn hình”, nghĩa là họ chỉ xử lý phần kính bảo vệ cùng lớp keo quang học OCA, còn tấm nền và lớp cảm ứng vẫn giữ nguyên. Chỉ khi tấm nền bên trong hoặc lớp cảm ứng gặp sự cố như sọc, loang mực hay liệt chạm thì lúc đó mới cần cân nhắc thay cả cụm màn hình.

2. Nguyên lý hoạt động của lớp cảm ứng điện dung

Để bạn hiểu rõ nguyên lý hoạt động của màn hình điện thoại, tôi sẽ đi từ lớp cảm ứng điện dung – phần quan trọng nhất quyết định cảm giác vuốt chạm hằng ngày. Khác với các dòng điện thoại đời trước dùng công nghệ cảm ứng điện trở phải bấm bằng móng tay hoặc dùng lực nhấn mạnh, màn hình smartphone ngày nay vận hành hoàn toàn dựa trên điện tích tự nhiên của cơ thể con người.

• Tạo mạng lưới điện cực: Trên bề mặt màn hình, nhà sản xuất phủ một lớp vật liệu dẫn điện siêu mỏng để tạo thành mạng lưới tụ điện siêu nhỏ theo trục dọc và ngang vô hình.
• Duy trì trạng thái cân bằng: Khi bạn chưa chạm tay vào, hệ thống bo mạch bên trong điện thoại sẽ giữ cho mạng lưới này một trạng thái điện dung ổn định trên khắp bề mặt.
• Hút dòng điện sinh học: Khi ngón tay bạn chạm vào, cơ thể đóng vai trò như một vật dẫn điện sinh học, làm thay đổi điện dung bằng cách hút bớt một lượng điện tích cực nhỏ tại vùng đó.
• Xác định vị trí chạm: IC điều khiển màn hình sẽ lập tức đo sự thay đổi dòng điện này, tính toán ra vị trí tọa độ chạm chính xác rồi gửi tín hiệu về hệ điều hành để phản hồi thao tác chỉ trong vài mili giây.

Nhờ cơ chế thông minh này, màn hình cảm ứng điện dung mang lại những ưu điểm vượt trội cho trải nghiệm hằng ngày:

• Nhận được nhiều điểm chạm cùng lúc, hỗ trợ các thao tác thu phóng ảnh hay chơi game bằng nhiều ngón tay linh hoạt.
• Phản hồi nhanh, không cần ấn mạnh, cho cảm giác vuốt chạm mượt mà hơn rất nhiều so với công nghệ cảm ứng điện trở đời cũ.

Cũng vì vậy, khi lớp cảm ứng này có vấn đề do chấn động lực hoặc dính ẩm, bạn sẽ gặp ngay tình trạng cảm ứng liệt, loạn cảm ứng, chạm không ăn hoặc máy tự nhảy cảm ứng dù chưa chạm.

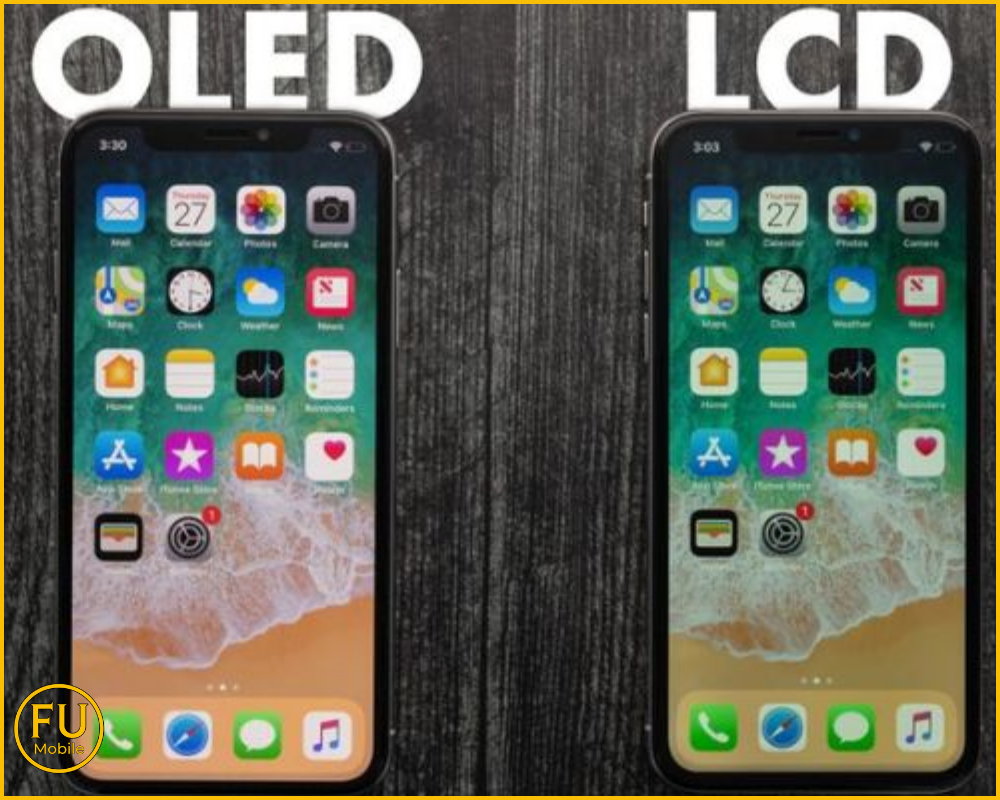

3. Các công nghệ màn hình điện thoại phổ biến hiện nay

Cấu tạo màn hình điện thoại sẽ có sự thay đổi đáng kể tùy thuộc vào tấm nền hiển thị. Dưới đây là những công nghệ phổ biến nhất mà tôi đã đúc kết lại để chia sẻ cùng bạn:

Các tấm nền này thường do các nhà sản xuất màn hình lớn như Samsung Display, BOE, LG Display cung cấp, mỗi hãng tối ưu màu sắc và độ bền theo cách riêng.

Về bản chất cấu trúc: TFT và IPS vẫn thuộc nhóm LCD, vẫn cần đèn nền; AMOLED, Super AMOLED, Dynamic AMOLED, LTPS, LTPO đều thuộc họ OLED, tự phát sáng từng điểm ảnh, khác nhau ở cách thiết kế mạch điều khiển, lớp transistor và khả năng điều chỉnh tần số quét.

4. So sánh cấu tạo màn hình giữa các công nghệ hiển thị hiện nay

Để bạn có cái nhìn trực quan nhất về việc tại sao có sự chênh lệch lớn về độ dày, độ rực rỡ và giá thành giữa các loại tấm nền khi đi sửa màn hình điện thoại, Trung đã lập bảng so sánh chi tiết về cấu trúc phần cứng của các công nghệ hiển thị phổ biến dưới đây:

Dựa vào bảng trên, bạn có thể thấy rằng cấu tạo tấm nền ảnh hưởng trực tiếp đến tổng thể cấu tạo của màn hình cảm ứng điện thoại. Mấy dòng màn hình LCD đời cũ gánh thêm tấm đèn nền cồng kềnh nên cằm máy lúc nào cũng dày và hiển thị màu đen không được sâu.

Trong khi đó, màn hình OLED hay cao cấp như LTPO đã loại bỏ được cục đèn nền này nên mỏng nhẹ như tờ giấy, giúp viền máy uốn cong sát mép. Điểm Trung thích nhất là khi hiển thị màu đen, các điểm ảnh OLED sẽ tự ngắt điện hoàn toàn, vừa cho màu đen sâu thẳm chuẩn điện ảnh lại vừa đỡ ngốn pin cho mây của bạn.

5. Các lỗi thường gặp theo từng lớp màn hình và giải pháp xử lý

Từ kinh nghiệm thực tế tại phòng kỹ thuật, Trung thấy rất nhiều bạn hoang mang không biết máy mình đang bị hỏng ở bộ phận nào khi vô tình làm rơi rớt. Việc hiểu rõ biểu hiện bệnh gắn liền với từng lớp cấu tạo phần cứng sẽ giúp bạn tự kiểm tra ngay tại nhà:

Nếu điện thoại của bạn đang dính phải các dấu hiệu lỗi vỡ kính còn hiển thị hay màn hình sọc nhưng cảm ứng còn vuốt được hằng ngày, hãy mang thiết bị đến cửa hàng của tụi mình để được đo dòng thiết bị chuyên nghiệp. FU Mobile luôn sẵn sàng cung cấp các giải pháp sửa điện thoại lấy ngay trọn gói, cam kết thay thế đúng loại tấm nền tương thích để mang lại không gian hiển thị mượt mà sành điệu ban đầu cho bạn.

Hy vọng qua những chia sẻ trên, Trung đã giúp bạn bỏ túi được những kiến thức cơ bản để phân biệt các lỗi hư hỏng thường gặp, đồng thời hiểu rõ bản chất kỹ thuật về cấu tạo màn hình điện thoại.
